DEFA motor/kabinevarmer i Toyota Avensis T25

I denne guide har vi monteret en elektrisk DEFA motorvarmer / kabinevarmer i en Toyota Avensis T25 1.8 VVT-i. Guiden kan også bruges til Toyota Avensis T22 med 1.8 VVT-i motor.

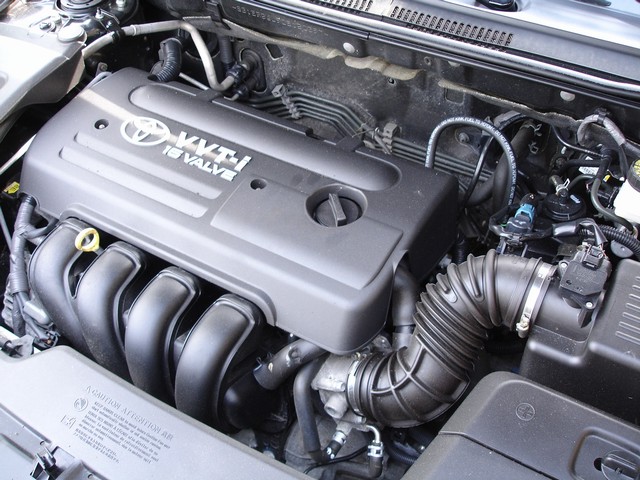

Motorrum på Toyota Avensis T25 1.8 VVT-i

Cirklen indikerer indholdet af nedenstående billede

 Start med at afmontere dækslet til motoren. Varmelegemet skal monteres i selve motorblokken.

[ad#Google Adsense Bil 728×90]

Motordækslet er afmonteret og billedet er taget lodret ned i ‘rodet’  af slanger, stik og diverse ledninger. Hullet til varmelegemet sidder direkte nedenunder den tykke gummislange midt i billedet.

Her ses hullet i motorblokken. På Avensis T25 kan varmelegemet skubbes ind i hullet uden videre. På Avensis T22 skal der løsnes nogle slanger/rør, før man kan komme ordentligt til.
Selvom motorerne er de samme, så er layoutet i motorrummet anderledes.

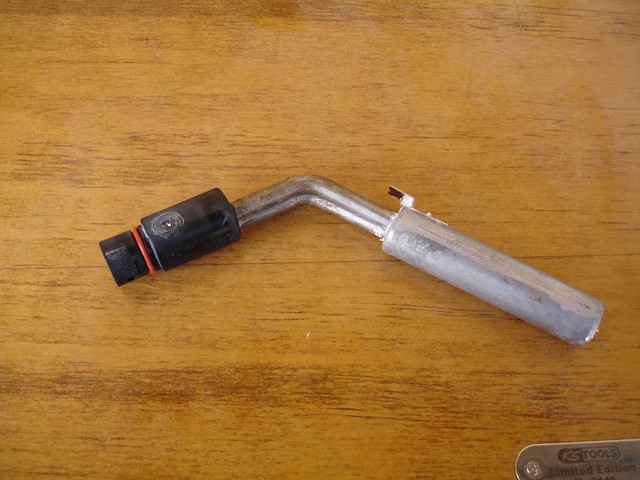

Varmelegemet

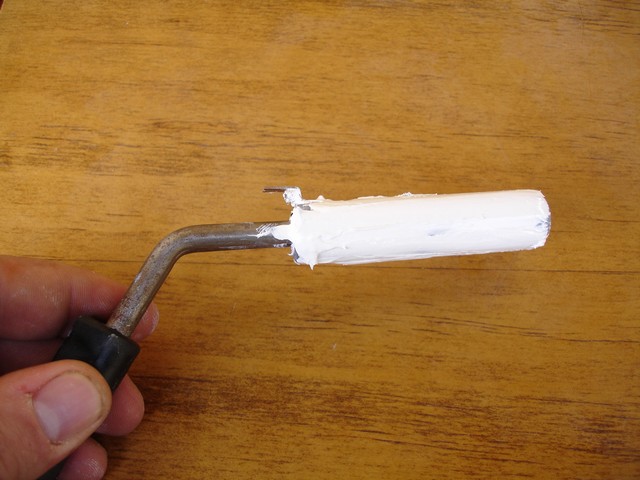

Varmelegeme med pasta

Varmelegemet skal påføres pasta for bedre at overføre til motorblokken. Pastaen medfølger, når man køber et nyt motorvarmer-sæt. Her er der dog brugt en anden pasta, da sættet har været monteret før.

Her er varmelegemet skubbet ind i motorblokken. Kontrollér at det sidder som det skal, ved at trække lidt retur. Der sidder en låsepal på varmelegemet, der sikrer at det ikke løsner sig.

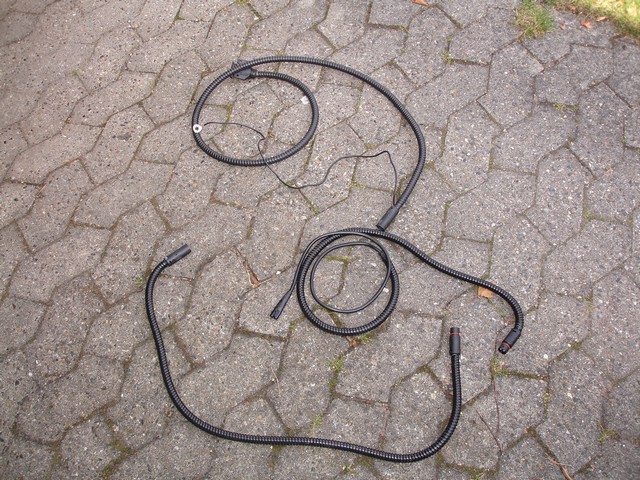

Kabler til Defa motorvarmer

[ad#Google Adsense Bil 728×90]

Nu skal der trækkes kabler.

  • Til varmelegemet
  • Kabinevarmeren samt
  • Kablet der skal samle de 2 andre kabler i motorrummet

Kablet til varmelegemet er her stripset pænt op og ligger ovenpå motoren. Det hele bliver samlet under motordækslet, hvorved installationen ikke kan ses.

Kablet til kabinevarmeren tapes på et tykt stykke ståltråd eller lignende, så er det langt lettere at få kablet ind i kabinen.

Kablet til kabinevarmeren kan nu nemt prikkes igennem gummiproppen oppe i torpedopladen.

Af en eller anden grund er propperne i Avensis T25 anderledes end mange andre.
Det mest rigtige ville være at trække kablet gennem proppen via samme hul som det eksisterende ledningsnet.

Men denne prop havde allerede ekstra huller, så det benyttede jeg mig af.

Man kan efterfølgende vælge at tætne proppen med lidt silikone.

 Inde i kabinen er handskerummet blevet afmonteret og kablet til kabinevarmeren er nu trukket igennem ude fra motorrummet.

Kablet fra kabinen er trukket op til det første kabel, stripset og klart.

Nu skal tilgangskablet til varmeren monteres. Her er der valgt at placere dette stik i pladen ved siden af tågelygten.

Det er valgfrit hvor man vil sætte den, blot skal man være sikker på at kablet er langt nok inden man borer!

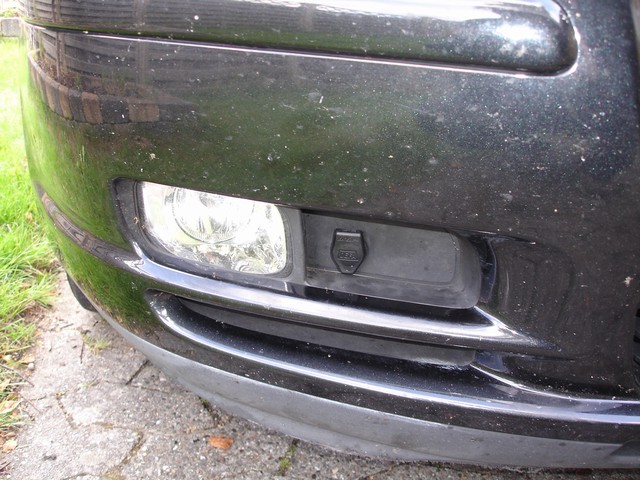

Tilgangsstik monteret ved tågelygte

Stikket skal være let tilgængeligt, men heller ikke for iøjnefaldende.
Samtidig er det nemt og nogenlunde billigt at føre tilbage til originalt. Det kræver kun en ny plastafdækning.

 Det sidste kabel trukket op til de andre.

Kablerne er her samlet med et “Y-stykke” der følger med sættet.

HUSK at montere den tynde sorte ledning! Det er jordforbindelsen fra lysnettet.

På billedet ses den monteret til venstre sammen med beslaget til at holde ledningsnettet.



Kabinevarmeren, som er en 1700W varmeblæser, er her monteret under handskerummet.

Man kan også sætte den på højkant, på midterkonsollen. Men så kan man tydeligt se hullerne, hvis man en dag vælger at afmontere den igen.

Det vigtigste er at den kan få luft nok, samt komme af med den opvarmede luft uden at smelte noget. Den afgiver nemlig en del varme.



Det færdige resultat

Da dette sæt er montet i august måned har det endnu ikke været muligt at teste DEFA-anlægget under reelle forhold, men da systemet var monteret i en Toyota Avensis T22 kunne det varme motorolien op til omkring 30 grader når udendørstemperaturen var minus 10 grader.

Kabinevarmeren kan varme kabinen op til ca 25 grader, ligeledes ved en udendørstemperatur på minus 10 grader.

Alt i alt er bilen betydeligt skønnere at sætte sig ud i, når der er monteret en DEFA motor/kabinevarmer.

Dette projekt er oprettet af Martin Knudsen fra ToyotaExtreme.dk
